微机保护测控装置

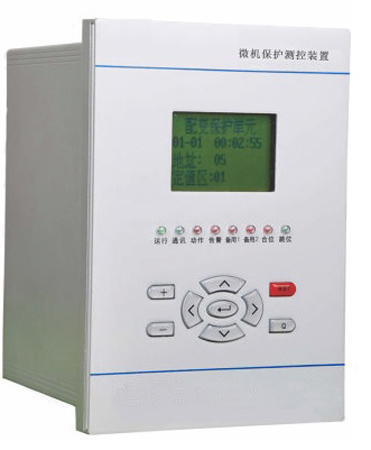

HZ系列微机保护测控装置

型号：HZ系列
【概述】
HZ系列微机保护测控装置采用系统化设计思想，测控、保护、通信网络整体设计，统一开发的新型电厂、变电站综合自动化产品。该产品具有开放式软硬件系统、分散分
布式安装与集中组屏相结合的安装方式等特点。
【功能特点】

●多CPU设计，主频高达150MHz；全汉化液晶大屏显示。
●A/D采用同步采样，精度高、响应快、系统稳定性好。

●树形菜单，跳闸报告、告警报告，遥信、遥测等汉字标识明确。

●系统自检、自我诊断功能提高了系统运行的可靠行。

●RS485和eCAN等多种通讯方式可选。

●GPS对时功能，可接收分脉冲、秒脉冲或IRIG-B格式脉冲。

●开入信号、开出信号逻辑均可灵活组态。

●交直流通用操作回路，方便现场使用。

●全功能设计，低频减载、低压减载、小电流选线功能等。

●故障记录、谐波分析、工作状态可定值手动自动切换。

【技术参数】

额度数据：电压100V;电流1A、5；频率50Hz。

测量误差：电压、电流≤0.3%；有（无）功功率≤0.5%

整机功耗：工作≤20W，保护≤30W.

辅助电源：220VAC/D110VAC/DC

耐压强度：2.5KVAC，漏电流0.5mA，1分钟

工作环境：温度-25~60℃ 湿度10%~90%RH

贮存环境：温度-40~70℃ 湿度10%~95%RH

选型表：
